Датчик спирографа является рабочей частью типа BF. Датчик спирографа обеспечивает измерение воздушного потока при вдохе или выдохе пациента, преобразование его в цифровой сигнал и передачу его в компьютер. В датчике спирографа расположен датчик температуры и влажности воздуха в помещении (для автоматического приведения к условиям BTPS).
Датчик преобразует воздушный поток в электрический сигнал ультразвуковым методом. Ультразвуковой метод измерения имеет высокое разрешение (250 измерений в секунду), гарантирует надежное определение всех измеряемых параметров с высочайшей точностью. При использовании ультразвукового метода измерения потока на основе цифровых технологий, вспомогательные параметры оценки потока (например, дифференциальное давление) больше не требуются. Поток и объем газа вычисляются на основе измерения времени прохождения ультразвукового импульса в прямом и обратном направлении. Разность времени между прямым и обратным направлением пропорциональна скорости воздушного потока.
Измерения с использованием ультразвука являются надежной и стабильной основой диагностики и обеспечивают максимальный комфорт пациентам. В отличие от схожих приборов, у СМП-02-“Р-Д” нет ощутимого сопротивления, которое может затруднить дыхание, что очень важно для пациентов с нарушениями дыхательной функции.

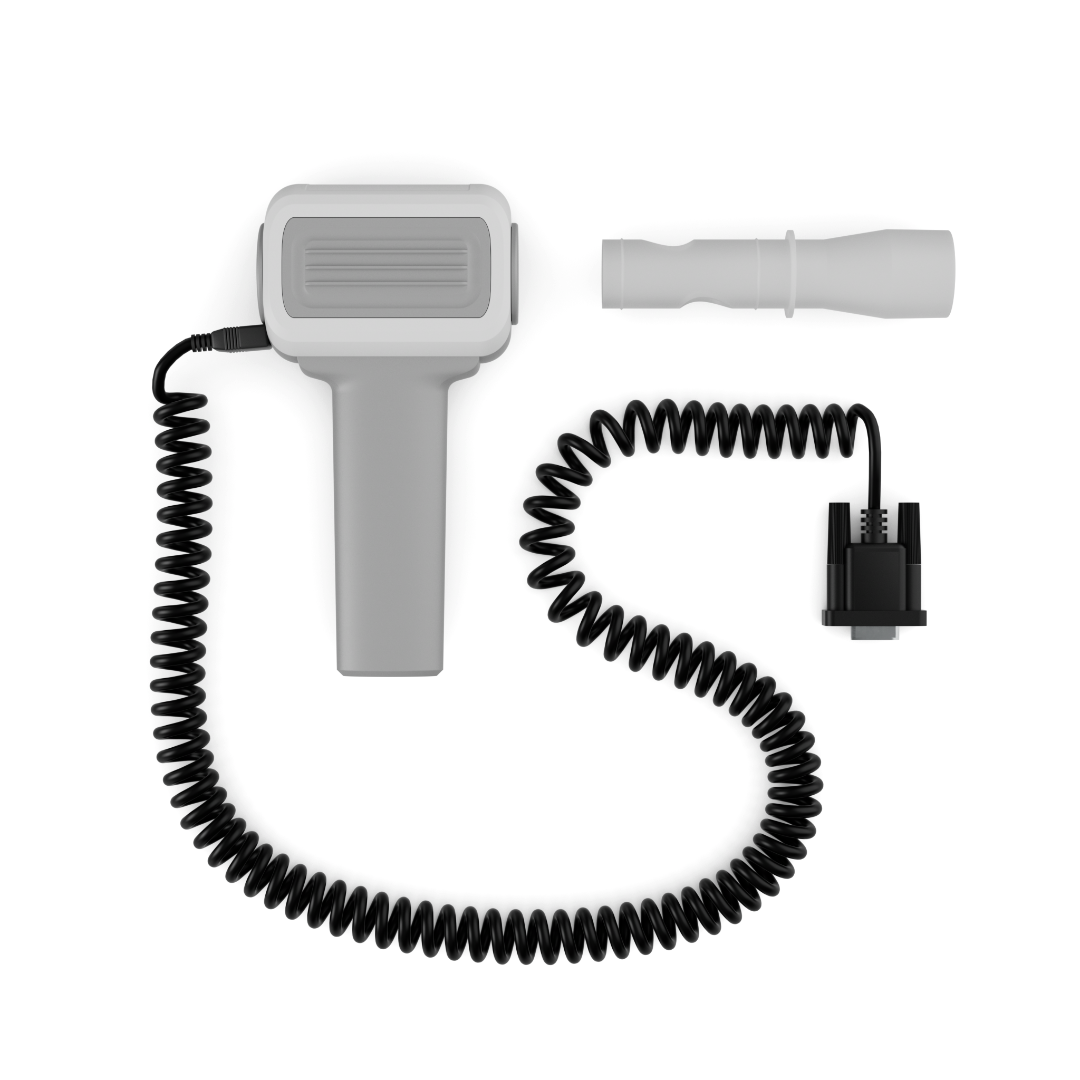

Датчик спирографа – это законченное устройство, в котором реализован алгоритм расчета потока воздуха. Датчик комплектуется мундштуками, которые герметично соединяются с прибором.
Спирограф обеспечивает:
-
Измерение 4 параметров ЖЕЛ, 19 параметров ФЖЕЛ, 29 параметров петля «поток-объем», 7 параметров МОД и 3 параметров МВЛ
-
Расчет должных величин для легочных объемов и показателей форсированного выдоха для взрослых и детей по методикам Клемент/Ширяева, Knudson, ECCS-93, ITS (Crapo, Hsu и др), Zapletal - Pediatric, Polgar - pediatric
-
Оценку показателей по «Унифицированной методике проведения и оценки функционального исследования механических свойств аппарата вентиляции человека», ATS
-
Выдачу предварительного экспертного заключения, выбор стандарта интерпретации (Россия, ATS), а также возможность отключения интерпретации
-
Отображение результатов на экране персонального компьютера
-
Печать протокола обследования на внешнем термопринтере
-
Проведение постмедикаментозных проб
-
Питание через интерфейс USB от персонального компьютера
-
Хранение данных пациентов в базе данных на ПК
-
Возможность применения, как в стационарных, так и в амбулаторных условиях
Измеряет 36 параметров внешнего дыхания:
- Тест спокойного вдоха (выдоха) (ЖЕЛ) и форсированного выдоха (ФЖЕЛ)
- Тест петля «поток-объем»
- Тест минутного объема дыхания (МОД)
- Тест максимальной вентиляции легких (МВЛ)
- Постмедикаментозная проба
